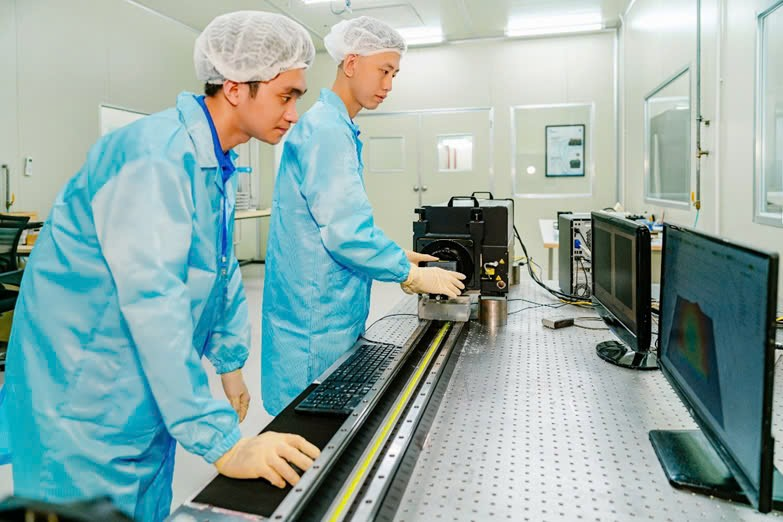

GIAO THOA KẾ
- Khả năng đo: Phẳng, hình trụ và độ cong (CX ≤ 700, CC ≤ 1000)
- Độ lặp lại đơn giản RMS: < 0,06 nm, λ/10.000 (2σ)
- Độ lặp lại mặt sóng RMS: < 0,35 nm, λ/1.800 (trung bình + 2σ)
- Độ lệch điểm ảnh đỉnh: < 0,5 nm, λ/1.200 (99,5%)
- Phạm vi tập trung của đồng tử: 4 inch

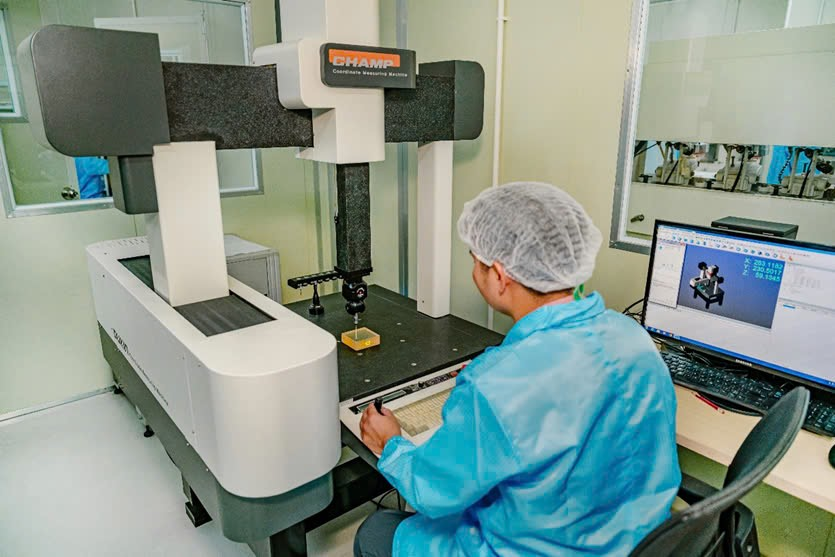

CMM
- Khả năng đo lường: Độ song song, mặt phẳng, độ vuông và độ tròn
- Độ phân giải:
Tiêu chuẩn: 0.5 µm
Độ chính xác cao: 0.1 µm - Độ sai số cho phép tối đa:
Tiêu chuẩn: 2.9 + L/300, 2.9
Độ chính xác cao: 2.4 + L/300, 2.9

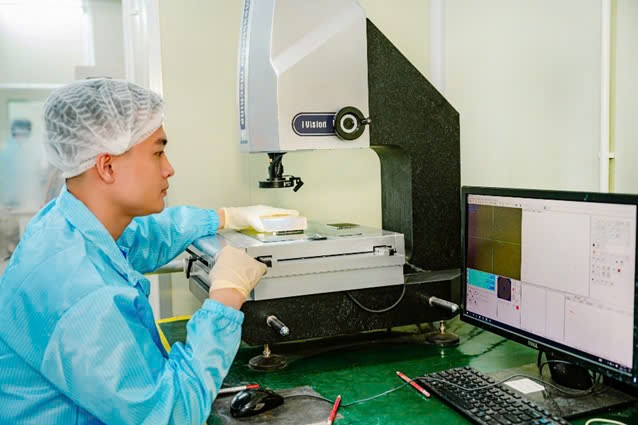

2D IVISION
| Thông số | Giá trị | ||||
|---|---|---|---|---|---|
| Mã số # | 521-140 | ||||
| Bàn làm việc | 270x350mm | ||||
| Bàn kính | 142x242mm | ||||
| Hành trình trục X/Y | 200x100mm | ||||
| Hành trình trục Z | Thanh dẫn hướng tuyến tính có độ chính xác cao, hành trình làm việc 200mm | ||||
| Hành trình trục X/Y/Z | 0,0005mm | ||||
| Độ chính xác trục X/Y | ≤2,5+L/200(μm) | ||||
| Lỗi Hysterisis | 2μm | ||||
| Ống kính zoom |
Ống kính zoom cố định độ phân giải cao 6,5X Độ phóng đại: 0,7X~4,5X, Độ phóng đại video: 26X~172X |
||||
PRISM MASTER 300
Máy đo góc chính xác tự động đa năng
- TRIOPTICS PrismMaster® 300 là máy đo góc tự động đa năng và có độ chính xác cao để đo góc của lăng kính, đa giác và nêm.
- Độ chính xác: Cao tới 0,5 giây cung
- Kết cấu: Khung đá granit ổn định cho tất cả các bộ phận đo
- Thiết kế bảng đo: Bảng đo lường ở ba độ cao khác nhau
- Khả năng đo: Đo lường nhiều loại mẫu khác nhau bao gồm cả lăng kính vi mô

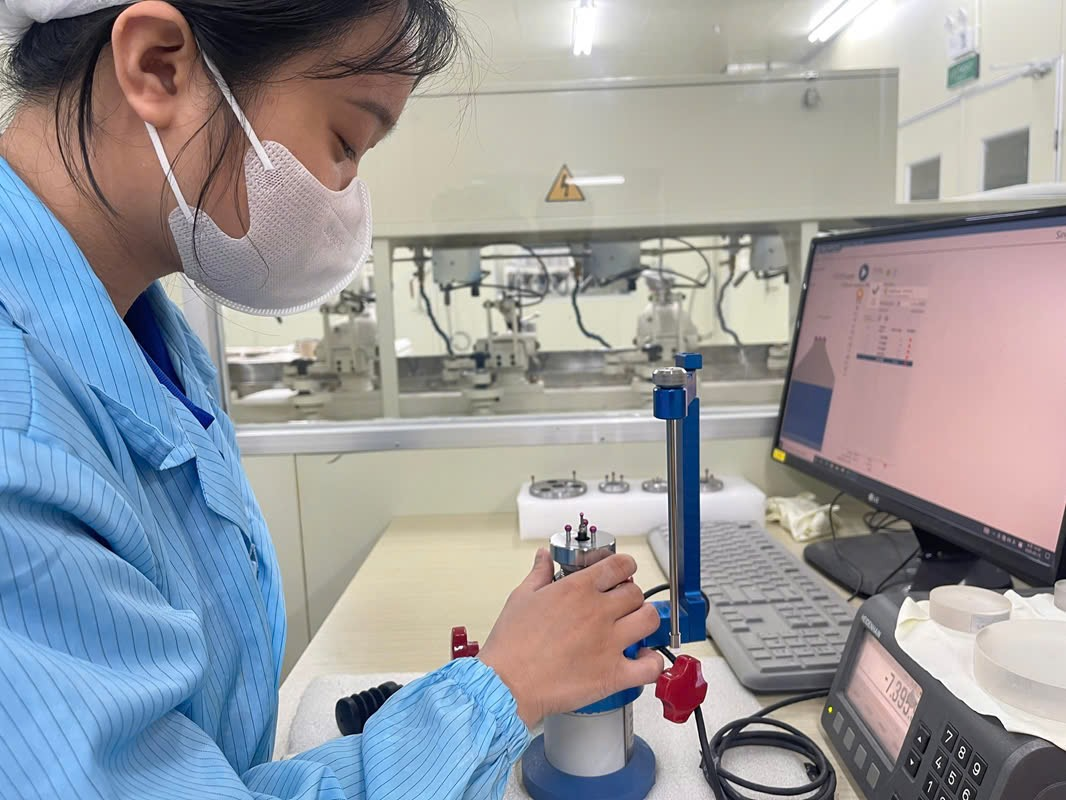

TRIOPTIC
TRIOPTIC
- Trioptic cung cấp độ chính xác tuyệt vời lên tới ±0,01%.
- Đo bán kính bề mặt lồi và lõm trong khoảng từ 6 đến 225 mm.
- Thiết kế nhỏ gọn cho phép sử dụng linh hoạt trong nhiều môi trường khác nhau.
- Việc vận hành rất dễ dàng nhờ các chương trình đo lường được cấu hình sẵn cho nhiều ứng dụng khác nhau.
- Phần mềm SpheroPRO hướng đến người dùng được thiết kế để đáp ứng đầy đủ các yêu cầu trong các ứng dụng thực tế. Giao diện trực quan giúp xác định bán kính cong của thấu kính một cách dễ dàng, nhanh chóng và không gây lỗi thông qua các chương trình đo lường cấu hình sẵn.
- Các bước kiểm tra hiện tại có thể được theo dõi trực tiếp thông qua biểu diễn sơ đồ của bán kính cong được đo (lõm hoặc lồi).
- Việc vận hành rất dễ dàng thông qua các chương trình đo lường được cấu hình sẵn cho nhiều ứng dụng, ví dụ: đo ống nghiệm và bề mặt đơn.
- Kiểm tra nhanh quy trình thử nghiệm và đo lường thông qua biểu đồ bán kính cong (lồi/lõm) và số lượng phép đo hiện tại.
- Kiểm soát chất lượng liên tục thông qua phân tích thống kê các phép đo, bao gồm giá trị trung bình, độ lệch chuẩn và phân tích đạt/không đạt.
- Lưu trữ và truy xuất trực quan các chuỗi đo lường để phục vụ kiểm soát chất lượng.
- Tài liệu nhỏ gọn nhưng đầy đủ trong các chứng chỉ đo lường, có thể lưu trữ kỹ thuật số hoặc in ra.
- Lưu trữ mẫu trực quan (vòng được chọn, bán kính danh nghĩa, dung sai đã chọn).
- Dữ liệu hiệu chuẩn vòng có thể dễ dàng nhập vào và cập nhật nếu cần để mở rộng hoặc kiểm tra sản phẩm mới.
- Để giảm nhu cầu bảo trì chung và tiết kiệm không gian, phần mềm cũng được thiết kế để vận hành trên màn hình cảm ứng, loại bỏ nhu cầu sử dụng bàn phím và chuột.

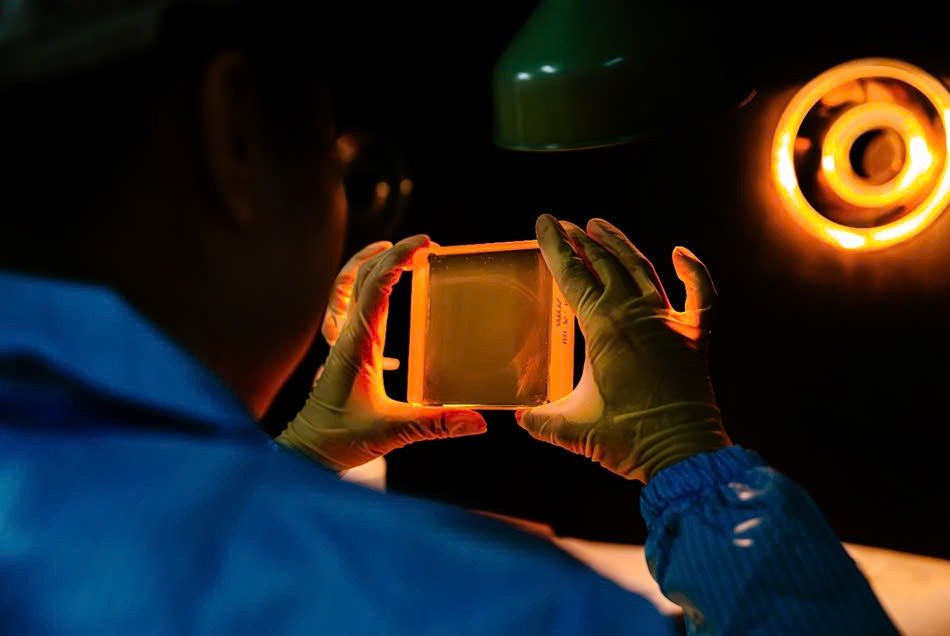

KIỂM TRA NGOẠI QUAN
- Kiểm tra ngoại quan bằng ánh sáng vàng là phương pháp dùng để phát hiện các khuyết tật cực nhỏ trên bề mặt hoặc bên trong các sản phẩm quang học như thấu kính, lăng kính, hoặc tấm nền thủy tinh.
- Phương pháp này giúp:
- Phát hiện bụi, vết xước, bọt khí, vết nứt hoặc tạp chất
- Đảm bảo tiêu chuẩn chất lượng quang học cao nhất
- Tránh lỗi ảnh hưởng đến hiệu suất hoặc độ chính xác của thiết bị quang học
- Ánh sáng vàng (thường khoảng 590 nm) có bước sóng dài hơn ánh sáng trắng, giúp:
- Giảm hiện tượng tán sắc hoặc phản xạ gây chói, từ đó người kiểm tra có thể tập trung dễ hơn vào các khuyết tật thực sự
- Làm nổi bật các khuyết tật vi mô, đặc biệt trên nền vật liệu trong suốt hoặc phản quang
- Tăng độ tương phản, giúp phát hiện khuyết điểm mà ánh sáng trắng hoặc tự nhiên có thể bỏ sót
